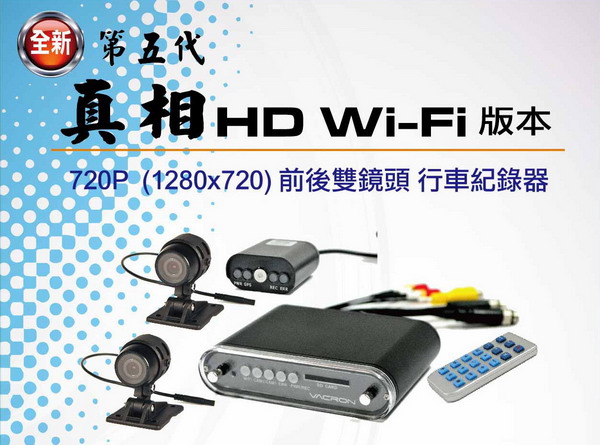

真相 第五代 HD WIFI 前後雙鏡頭 行車記錄器

720P (1280*720)

超音速無線電 北區總經銷



數位前後雙鏡頭

外接多功能顯示器,可清楚知道目前行車記錄器狀況

黑色面板

 真相第五代更新內容

1. 電腦的播放程式,與三代完全不共用。

2. 開機時間從原本30秒,加快到10秒即進入錄影。

3. 採用SONY最新款鏡頭,夜拍能力與清晰度,更為加強。

4. 鏡頭線後30公分處,設計快拆,方便維修。

5.主機上鏡頭指示燈號,取消紅燈警示,改為不顯燈如鏡頭線沒插入正確或鏡頭故障,

    ERR亮紅燈鏡頭指示燈會依那鏡頭無信號,該CAM燈號會呈現熄滅狀態

6. CPU再次升級,效率更佳、更省電,機殼溫度降低許多。

7. 套組鏡頭支架(每套24),取消原三角型塑膠短支架,改鐵製毆姆+鐵製蝴蝶底座。

8. 鏡頭線250公分。加鏡頭連接線30公分。總長變280公分。

9. 鏡頭線材;改成較耐磨銅線外包韌性塑膠,減少施工拉扯破損,更可增加施工時線材彎曲的可塑性。

10. 鏡頭線後30公分處,設計寶馬型快拆插座,有付23M防水膠,裝置試看完成後,

    務必請技師在快拆插座接頭上貼黏至防水狀態。

11. APP與第三代一樣,但設備列表裡面的”串流埠號”,原來5566,要改成80,才可連線,

    單一手機不能共存2組埠號(近期會修正)

12. Wi-Fi天線改外掛USB,不內鍵,要關閉Wi-Fi,請直接拆下USB

    主機上Wi-Fi 藍燈就會熄滅,不再送出Wi-Fi信號。

13. 主機內鍵鋰電池記憶時間,電源線由原來的3線接法,改成紅線與咖啡線(合併)

    ACC起動電源線接鎖頭、過電保險絲、小燈皆可。

14. 硬體部分:三代與五代的鏡頭主機WIFI天線並不共用

本機為真正台灣製造,國內監視器大廠生產

防潑水主機,非人為因素,保固3年

防水雙鏡頭,非人為因素,保固1年

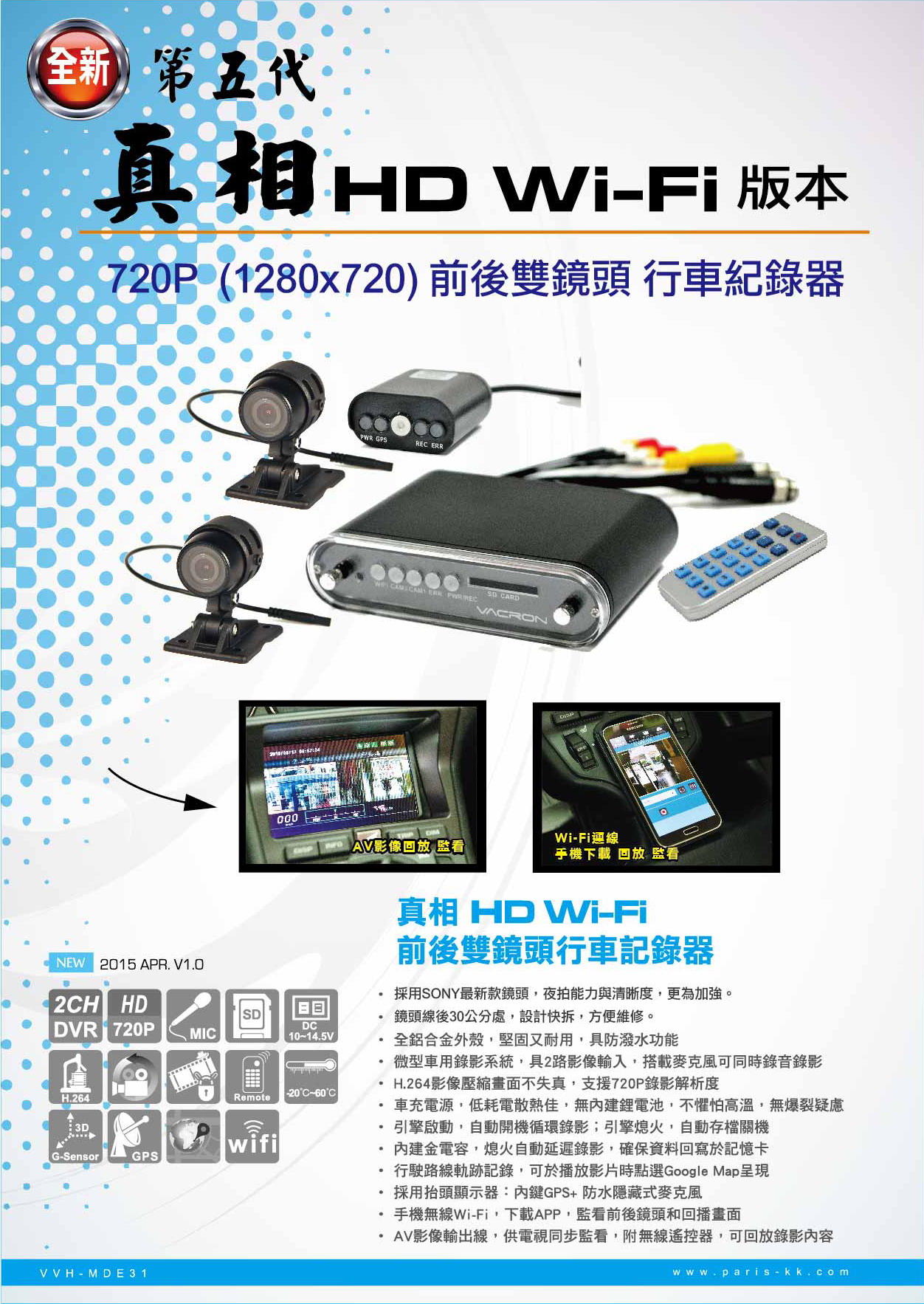

新款真相HD:

採用抬頭顯示器:內鍵GPS、防水隱藏式麥克風

提供手機無線Wi-Fi,下載APP,監看前後鏡頭和回播畫面

提供AV影像輸出線,供小電視同步監看,附無線遙控器,回放錄影內容

歡迎車行經銷,車隊團購,可選擇貨到付款

真相HD機器規格:

1. 影像輸入:支援2通道720P攝影機。

2. 錄影解析度720p :錄影張數CH1+CH2最高60FPS,預設CH1 30FPS、CH2 30FPS。

3. 電源:輸入DC12V時,耗電流最大約 1A。輸入DC12V時,ACC OFF待機時電流約 30mA。

    工作電壓:DC10.0v ~ DC14.5v。啟動電壓需DC11v以上。

4. 延遲錄影功能:ACC OFF時,內建金電容延遲約3~5秒,將緩衝區資料回寫到SD卡。

5. 溫度範圍:工作溫度:-20度∼70度 (可自然散熱的非密閉空間) 保存溫度:-40度∼85度。

6. 儲存裝置:記憶卡建議SanDisk廠牌Class 10且容量8G以上SDHC Card,最大支援到128G。

7. 錄影方式:開機後自動持續錄影。

8. 記錄內容:影像、日期時間、聲音、GPS資料、外部觸發訊號。

9. 儲存格式:特定檔案格式,需搭配專用播放軟體播放。

    本機有付遙控器,可切換外接AV輸出影像的電視,前後監看畫面。

10. 聲音輸入:特定訊號格式,需搭配專屬收音器。

11. 時間設定:GPS自動校正、無GPS訊號時使用內建萬年歷時鐘。

    第一次裝機後需使用GPS進行時間校正,校正後由車輛電源維持RTC時間運作。

    若有斷電時間會回到預設值,則必需重新校正。

12. 顯示方式:Wi-Fi 或TV-Out輸出。

13. 輸出裝置:綠色燈1:閃爍表示錄影中。

    藍色燈2:閃爍表示衛星訊號接收中,常亮表示已接通。

    綠色燈3:閃爍表示錄影中。

    紅色燈4:閃爍表示故障或沒裝記憶卡。

真相 第五代 安裝注意事項:

1. 本機組對於電源穩定度要求高,電壓要10.8V以上,才能運轉。

2. 電源線有3條:1.黑色2.紅色3.咖啡色

3. 黑色線請接於車輛電池()負極勿接車台(回電不夠)

4. 紅色線咖啡色線請接於ACC起動電源線,例如接鎖頭電、小燈、尾燈皆可。

5. 接線一定要剝外皮,再加錫焊更好,確實把線接牢。

6. 嚴禁使用線釘龜子做電源跨接,容易造成電壓不穩,重開機。

7. 16G記憶卡可錄3-4小時,32G記憶卡可錄7-8小時

8. 請選擇class 10 UHS-1以上等級的記憶卡(速度30MB/s以上)

9. 機身外殼運轉中有熱度是正常現象

10. 顯示器盡量平放,避免麥克風開口積水

11. 鏡頭接頭請務必用防水膠帶包覆

手機Wi-Fi連線 注意事項:

1. 可進行功能操作:即時影像監看、截圖、錄影,已錄製的影像下載。

2. Live 畫面因無線傳輸收訊問題,即時影像監看會有些微延遲乃正常現象。

3. 錄製的影像下載只限於儲存裝置內部僅有資料,如SD卡資料已遭覆寫,則無法搜尋到該時段資料。

4. 拔掉主機後面的USB WiFi傳輸器主機上的WIFI藍燈會熄掉就無法使用WiFi的功能

5. 硬體安裝完成後.請先開機一次確定所有燈號有正常動作.請關機後再重新開機

   (記憶卡內至少要存有一段影片.WiFi連線後手機才會有畫面)

第一次使用

1. 下載 APP搜尋 ”VacronPlayer ” 下載安裝。

2. 打開 WiFi 連結找到「SSID」基地台,密碼「12345678」。

3. 開啟 APP VacronPlayer”,點選「設備列表」、「新增」、依自行喜好key入設備名稱,「串流埠號」請確定是 「80」。

4. 點選該設備,選擇「所有頻道」,即進入即時影像畫面

第二次之後使用

1. 打開 WiFi 連結找到「SSID」基地台,按連線。

2. 開啟 APP VacronPlayer”,點選「設備列表」。

3. 點選該設備,選擇「所有頻道」,即進入即時影像畫面

VacronPlayer APP 教學示範影片


點這裡連結到 YouTube 播放

黑色面板

黑色面板

以下的畫面為三代所攝

五代實際畫面近期補上

電腦回放畫面

黑色面板

黑色面板

黑色面板

黑色面板

白天 前鏡頭

白天 後鏡頭

點這裡連結到 YouTube 播放

點這裡連結到 YouTube 播放

晚上 前鏡頭

晚上 後鏡頭

點這裡連結到 YouTube 播放

點這裡連結到 YouTube 播放

電腦回放畫面



點這裡連結到 YouTube 播放

五代真相HD操作手冊

五代真相HD播放程式

建議下載 5HD-3 壓縮檔

將解壓後的檔案都拷貝和覆蓋到SD卡

內含 操作手冊,簡易說明書,播放軟體和機車版的設定擋
