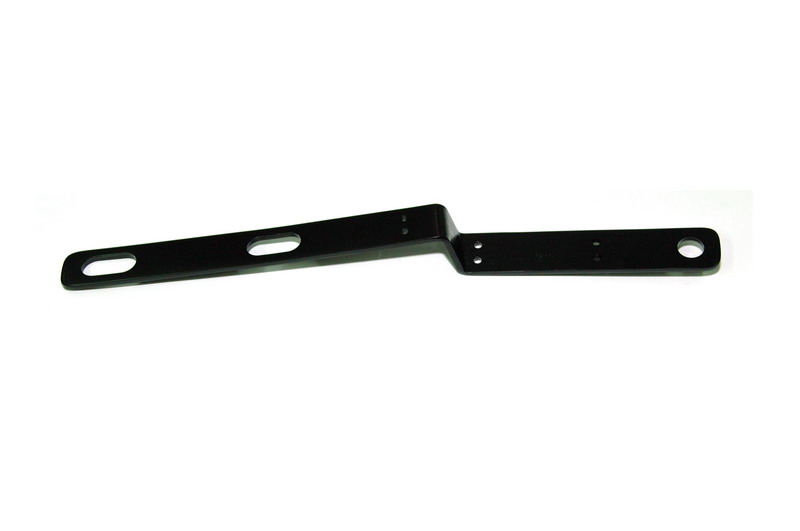

STX 專用天線座 安裝方式 |
|
|
|
|
|
|

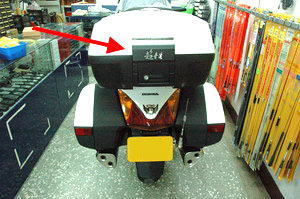

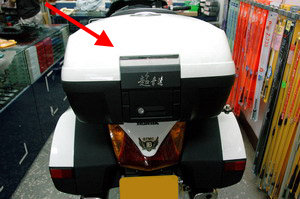

將後箱取下 |
|
|

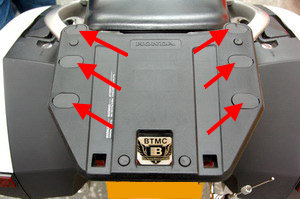

取下六個塑膠蓋 |
|
|

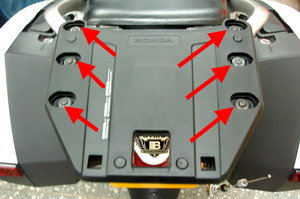

取下六顆螺絲和墊片 |
|
|

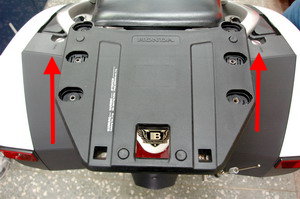

將托盤往上抬起 |
|
|
取下四個墊片 |
|
|

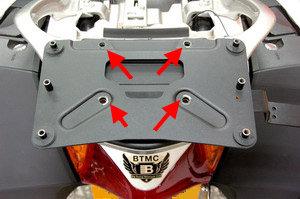

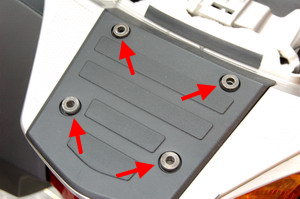

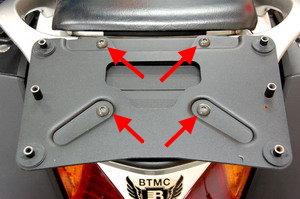

取下四顆螺絲.下方有螺帽 需使用13號套筒(目前遇到都是13號) |
|
|

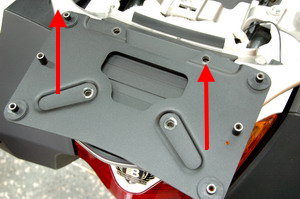

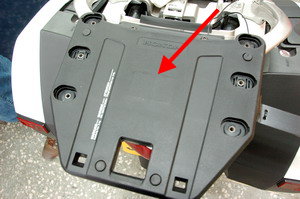

將托盤往上抬起 |
|
|
應該有四個墊片 |
|
|

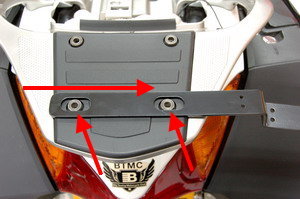

將天線座放上去 不需做正確位置的調整 先將天線座盡量往右靠 |
|
|
放回托盤.鎖上四顆螺絲 先不要鎖緊螺絲
|
|
|
如果天線座有向右靠 應該可以看的到這兩孔 等會才有辦法用束帶固定電纜線 |
|
|

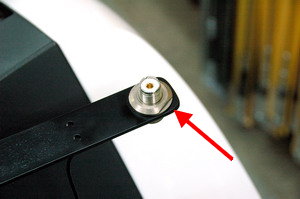

將天線母座鎖上 |
|
|

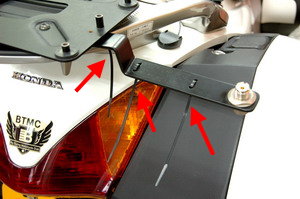

利用天線座上的六個小孔(5mm) 用束帶將電纜線固定 |
|
|

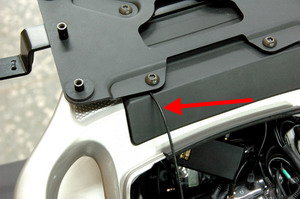

電纜線由此進入坐墊下 |
|
|

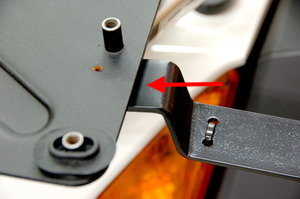

將天線座往內推到底(向左推到底) |
|
|
鎖緊四顆螺絲 放上四顆墊片 |
|
|

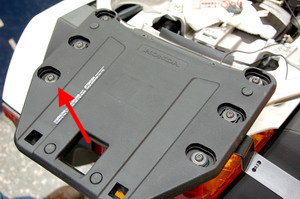

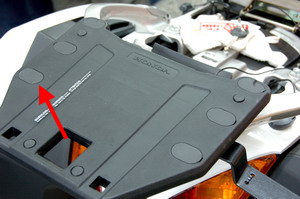

將托盤放回 注意四顆墊片的位準 |
|
|
鎖上六顆螺絲 |
|
|
放回六個塑膠蓋 |
|
|
將後行李箱放回 |
|
|

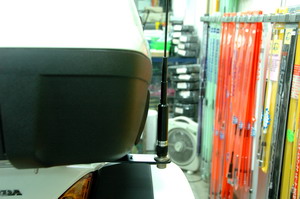

將天線裝上

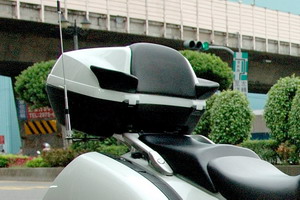

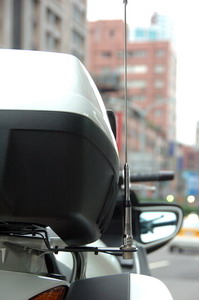

完工!! |
|
|
依STX的後箱體積 裝上75cm 或 100cm 的天線都很好看 收發效果也會比原本的好! |
|
|
|
